表面處理粉塵治理較為復雜，凱森通過多年行業發展?fàn)顟B(tài)給出一些建議：
粉塵特性與治理挑戰：分析打磨粉塵的物理化學特性及治理難點，使用分類說明和風險警示圖標呈現。
主流治理技術方案：通過對比表格和技術說明介紹濾筒除塵、濕式除塵等四種技術路線。
系統化治理設計要點：分步說明集塵系統、管道設計等關鍵要素，包含參數標準和設計案例。
特殊場景解決方案：針對金屬粉塵、精密部件等特殊工況提出定制方案，采用分類導覽形式。
實施與運維管理：分階段說明工程實施步驟和維護要點，使用流程圖示和注意事項標注。
表面處理尤其是打磨拋光工藝產生的粉塵具有獨特性質，使其治理面臨嚴峻挑戰。這些粉塵主要由被加工材料在機械力作用下碎裂而成，粒徑分布呈現多分散性，從可見的大顆粒（>10μm）到可長期懸浮的亞微米級顆粒（<1μm）均有存在。金屬制品打磨（如銅、鋁、不銹鋼）產生的粉塵具有高導電性和易氧化性，當鋁粉濃度達到40g/m3時，遇到火花或靜電放電即可引發爆炸。陶瓷、玻璃纖維等非金屬材料粉塵雖不易爆，但會引發矽肺病等職業健康危害。這些粉塵在空氣中擴散后形成氣溶膠，不僅污染車間環境，還會外溢至廠區周邊，造成環境污染。
當前打磨粉塵治理面臨多重技術挑戰：首先，粉塵產生點高度分散，每臺拋光設備均為獨立塵源，需要構建全覆蓋的收集系統；其次，拋光過程中產生的火花引燃風險要求設備具備防火控爆能力；再次，銅粉、鋁粉等具有經濟價值的粉塵需考慮回收利用，增加治理復雜性。據實測數據，未經治理的拋光車間粉塵濃度可達800-1200mg/m3，遠超國家標準（工作場所容許濃度≤10mg/m3，排放濃度≤30mg/m3）。

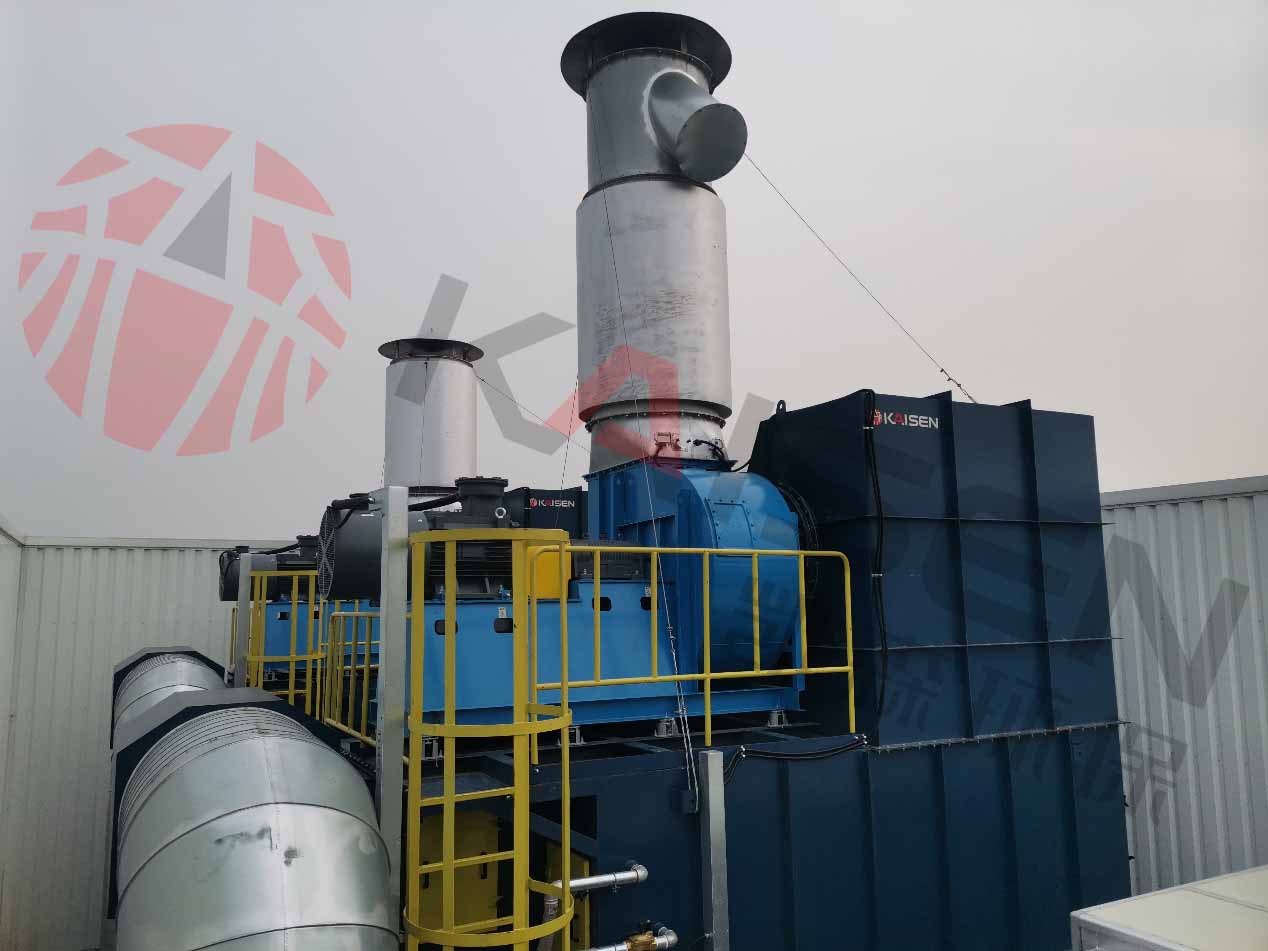

脈沖濾筒除塵器已成為打磨粉塵治理的主流技術，其核心在于高效過濾與智能清灰的協同作用。系統運行時，含塵氣流經迷宮式預過濾段初步分離大顆粒，隨后進入PTFE覆膜濾筒進行精密過濾。這種濾材表面具有0.5-3μm的微孔結構，對亞微米級粉塵捕集效率高達99.9%。當壓差傳感器檢測到阻力達到設定值（通常800-1200Pa），脈沖反吹系統即被激活：壓縮空氣（0.4-0.6MPa）通過文氏管形成數倍于一次風的二次氣流，瞬間噴吹使濾筒膨脹變形，粉塵層被剝離落入灰斗。
濾筒除塵系統在安全設計上采取多重保障：在入口處設置火花捕捉器，通過氣流擋板減速與金屬網攔截；安裝溫度監控儀聯動滅火裝置，一旦檢測到異常升溫立即啟動噴淋；選用防靜電濾材（表面電阻<10?Ω）避免靜電積累。凱森對某大型電器元件公司的銅件拋光車間應用，配置了12臺快裝型垂直豎放的防靜電濾筒，配合變頻風機（18.5kW）和分區控制（二對一系統），使粉塵排放濃度穩定在4mg/m3以下，年回收銅粉價值超出設備投入硬件價值。

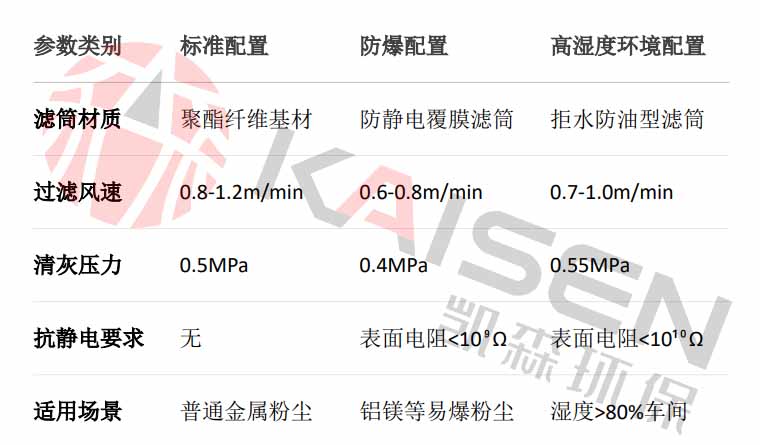

表：濾筒除塵系統技術參數配置參考

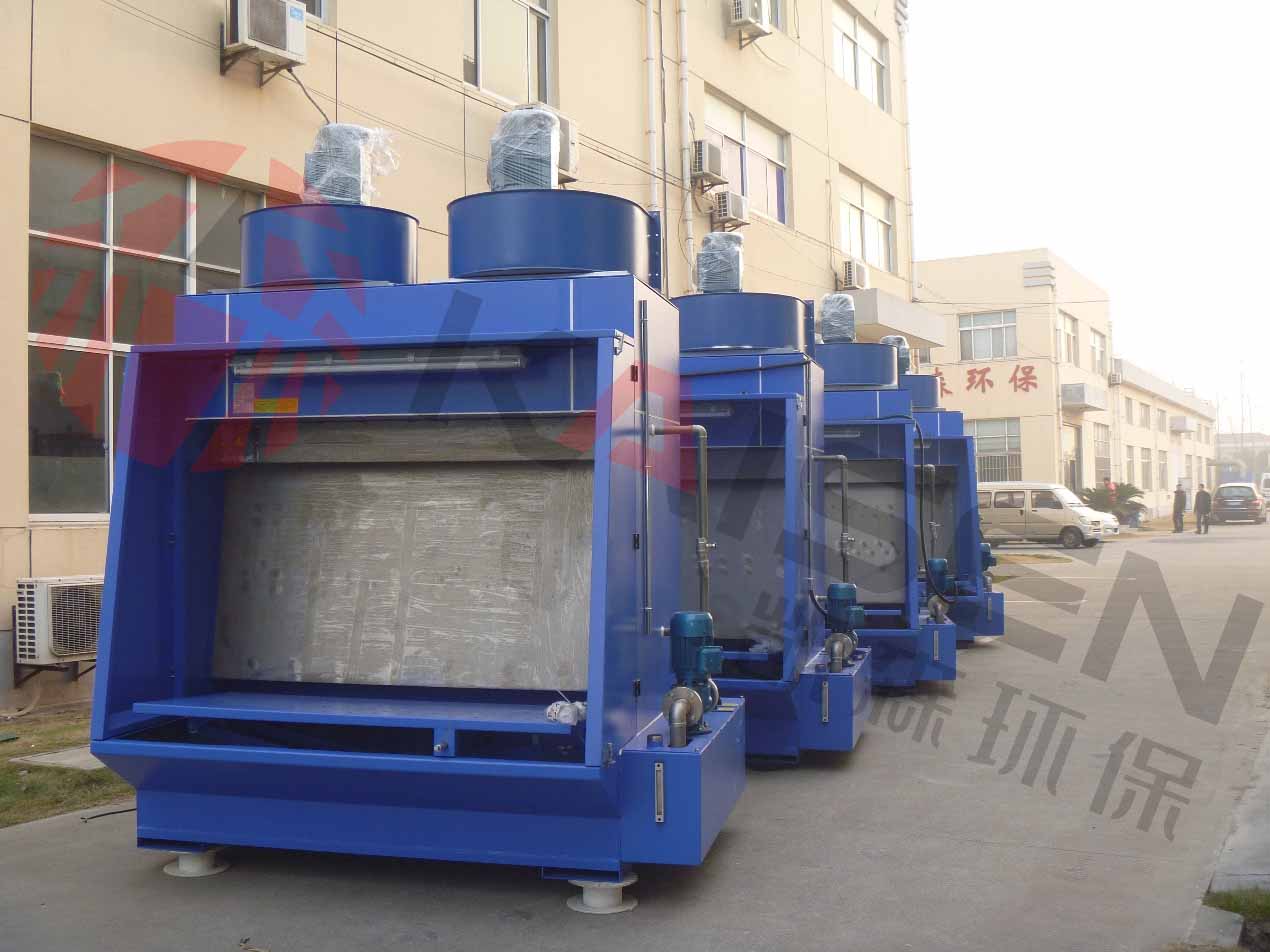

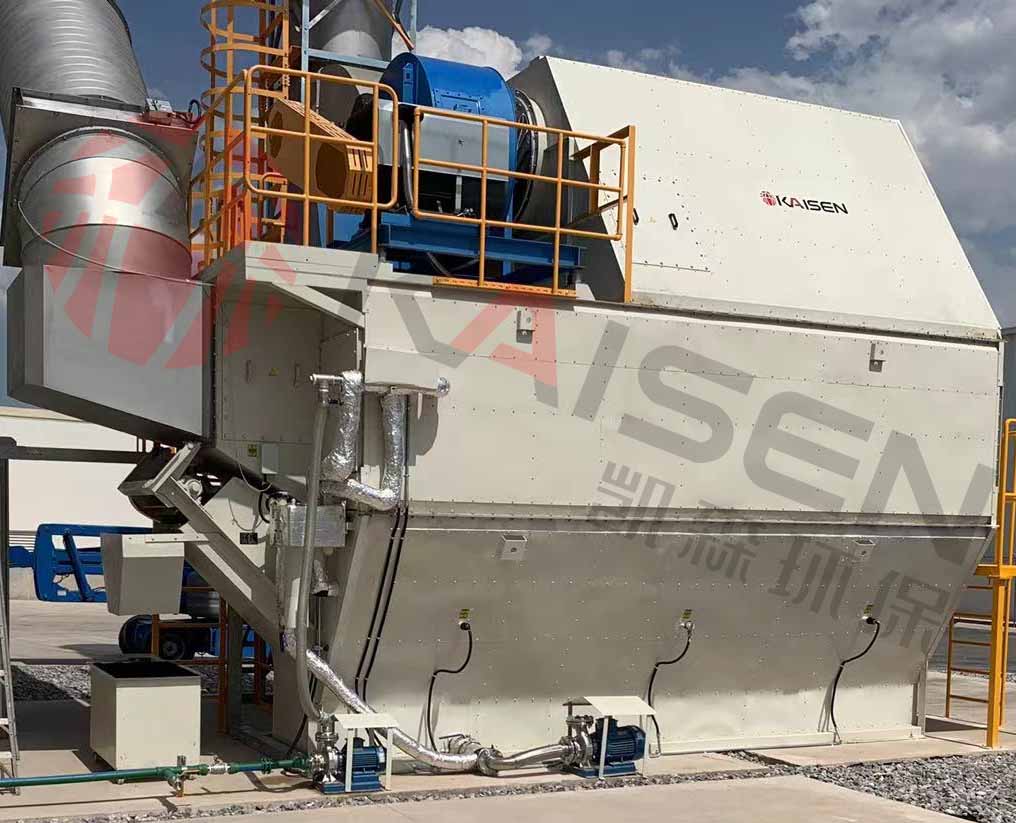

濕式除塵工藝通過氣液傳質機制實現粉塵捕集，尤其適用于易燃易爆粉塵處理。在旋流板除塵塔中，含塵氣流從塔底切向進入形成旋轉上升流，與多層噴淋系統（水壓0.2-0.3MPa）形成的水膜劇烈碰撞。粉塵粒子被液滴捕獲后，受離心力作用甩向塔壁，最終落入循環水池。該系統對10μm以上粉塵去除率達98%，對1μm細顆粒物也可達85%。
鋁合金拋光車間應用案例表明，采用三級濕法除塵（預洗+旋流+除霧）后，排放濃度降至20mg/m3以下，同時消除了爆炸風險。關鍵設計在于循環水系統的防淤積處理：添加PAC（聚合氯化鋁）混凝劑（濃度0.1-0.3%）促進細顆粒絮凝；設置自動刮泥機每4小時清理沉淀池；采用pH在線監測調節堿性粉塵（如鎂粉）環境。
濕式除塵雖然安全性高，但存在水體污染和金屬粉回收困難的問題。建議配套建設水處理設施，采用斜板沉淀+板框壓濾工藝，將污泥含水率降至60%以下，金屬含量高的壓濾餅可送冶煉廠回收。
面對復雜工況，技術聯用往往能達到更優治理效果：
旋風預分離+濾筒精過濾：在濾筒前配置高效旋風分離器（直徑0.3-0.5m），可預先去除80%以上>15μm的粗顆粒，減輕濾筒負荷，延長使用壽命至3年以上。系統配置風量自適應控制，通過管道壓力傳感器實時調節風機頻率，拋光機全開時運行風量15000m3/h，半開時降至8000m3/h，節能率達40%。
火花探測+氮?dú)獗Ｗo(hù)系統：在除塵器入口安裝紅外火花傳感器（響應時間<5ms），檢測到火花立即觸發氮?dú)鈬娚淠K（純度99.5%），同時隔爆閥在0.1秒內關閉管道。2025年合肥麗清環保的專利技術更進一步，在除塵器卸料口設置導流式泄爆閥，爆炸超壓時定向釋放沖擊波，避免設備損壞。
物聯網監控平臺：在除塵系統關鍵節點部署壓差傳感器、粉塵濃度報警器（量程0-1000mg/m3）和溫度探測器，數據通過PLC上傳至中央控制室。系統可實現：實時繪制各工位粉塵濃度熱力圖；預測濾筒剩余壽命（精度90%）；自動生成運維工單，使設備故障停機減少70%。

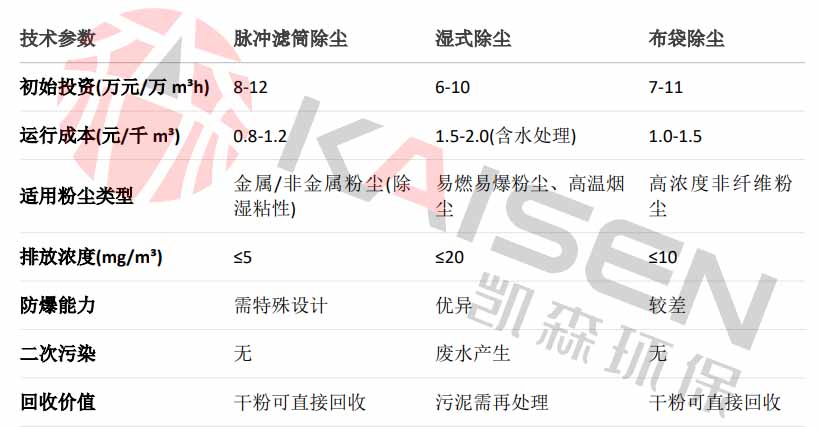

表：主要除塵技術特性對比
集塵罩設計是粉塵捕獲效率的決定性因素。根據流體力學模擬與實踐驗證：
頂吸式集塵罩：適用于大型工件固定工位，罩口風速需達0.5-1m/s，安裝高度距工件0.6-0.8m。某汽車部件廠數據顯示，800×600mm罩口配合2000m3/h風量，粉塵捕集率可達95%。
側吸式集塵罩：用于自動拋光線，采用漸縮方管設計（入口400×300mm，出口200×200mm），在罩內形成均勻風速場（≥14m/s）。關鍵是在每個吸塵支管安裝氣動調節閥，通過壓差平衡技術確保各點風量偏差<5%。
風量計算需遵循特定公式：Q=3600×A×V，其中A為罩口面積(m2)，V為控制風速(m/s)。銅拋光作業實測表明，粗拋需V=1.2m/s，精拋需V=0.8m/s。對于8臺拋光機組，總風量應達12000-15000m3/h，主管道直徑500-600mm。
粉塵輸送管道必須遵循防沉降設計準則：
流速控制：金屬粉塵主管道≥14m/s，支管≥12m/s；輕質粉塵（如塑料）主管道≥16m/s。在管道變徑處采用偏心漸縮管（斜度15°），避免粉塵堆積。
清灰結構：每6-8米設置清灰口（DN150），末端安裝自動清灰閥。每周啟動壓縮空氣脈沖清灰（0.6MPa，每次3秒），配合管道振動器防止積塵。
材質選擇：拋光鋁粉等磨蝕性粉塵采用耐磨鋼管（壁厚≥4mm），彎頭處加襯陶瓷貼片（厚度3mm），壽命可延長至普通碳鋼的5倍。
針對粉塵爆炸風險構建多層次防護網：
前端預防：采用濃度報警器（量程0-100%LEL）實時監測；磨削區配置水霧噴淋（水滴粒徑50-100μm）抑制火花；工具選用無火花合金材質。
過程控制：管道安裝隔爆閥（響應時間≤50ms），除塵器本體設置無焰泄爆片（泄壓比0.05m2/m3）。2025年最新專利技術采用導料裝置，卸料時形成料封隔絕空氣。
末端處置：除塵器灰斗配置氮?dú)舛杌到y(tǒng)，當溫度超過60℃時自動注入氮?dú)猓ㄑ鹾拷抵?%以下）；排氣端設火花捕集器（金屬網孔徑≤2mm）。
鋁鎂合金拋光面臨嚴峻的爆炸風險，必須采取濕法優先策略。某鋁輪轂廠案例顯示，采用兩級治理：第一級在每個工位設置水幕隔離裝置（耗水量5L/min），捕集90%以上火花和大顆粒；第二級通過濕式除塵塔（旋流板+填料層）處理微細粉塵，排放濃度控制在15mg/m3以下。水體中添加緩蝕劑（0.5%苯并三氮唑）防止鋁粉氧化，循環水每周更換一次。
高價值金屬粉回收需采用干法系統。銅粉拋光車間配置防靜電濾筒（表面電阻10?-10?Ω），灰斗設計為雙室交替卸料：一室工作時另一室保持密閉，通過星型卸灰閥將粉塵直接導入儲料桶。回收銅粉經振動篩分（200目篩網）后純度達99.2%，年經濟效益超30萬元。
電子元件、光學器件等潔凈度敏感產品需特殊設計：
微正壓潔凈室：在拋光區建立獨立隔間（ISO Class 7級），維持室內正壓（+15Pa），空氣經三級過濾（初效G4+中效F7+高效H13）送入。溫度控制22±2℃，濕度45±5%。
納米級除塵：采用PTFE覆膜濾筒（孔徑0.3μm）配合活性炭吸附層（厚度100mm），對0.1μm顆粒過濾效率99.995%。光伏硅片劃片機應用案例中，車間粉塵濃度控制在1000級（≥0.5μm顆?！?000顆/立方英尺）。
對于中小型企業，推薦模塊化設備：
移動式除塵單元：配備萬向輪和伸縮風管（長度2-4m），單機處理風量2000-4000m3/h。濾筒采用快拆結構（3分鐘完成更換），適用多品種小批量生產。

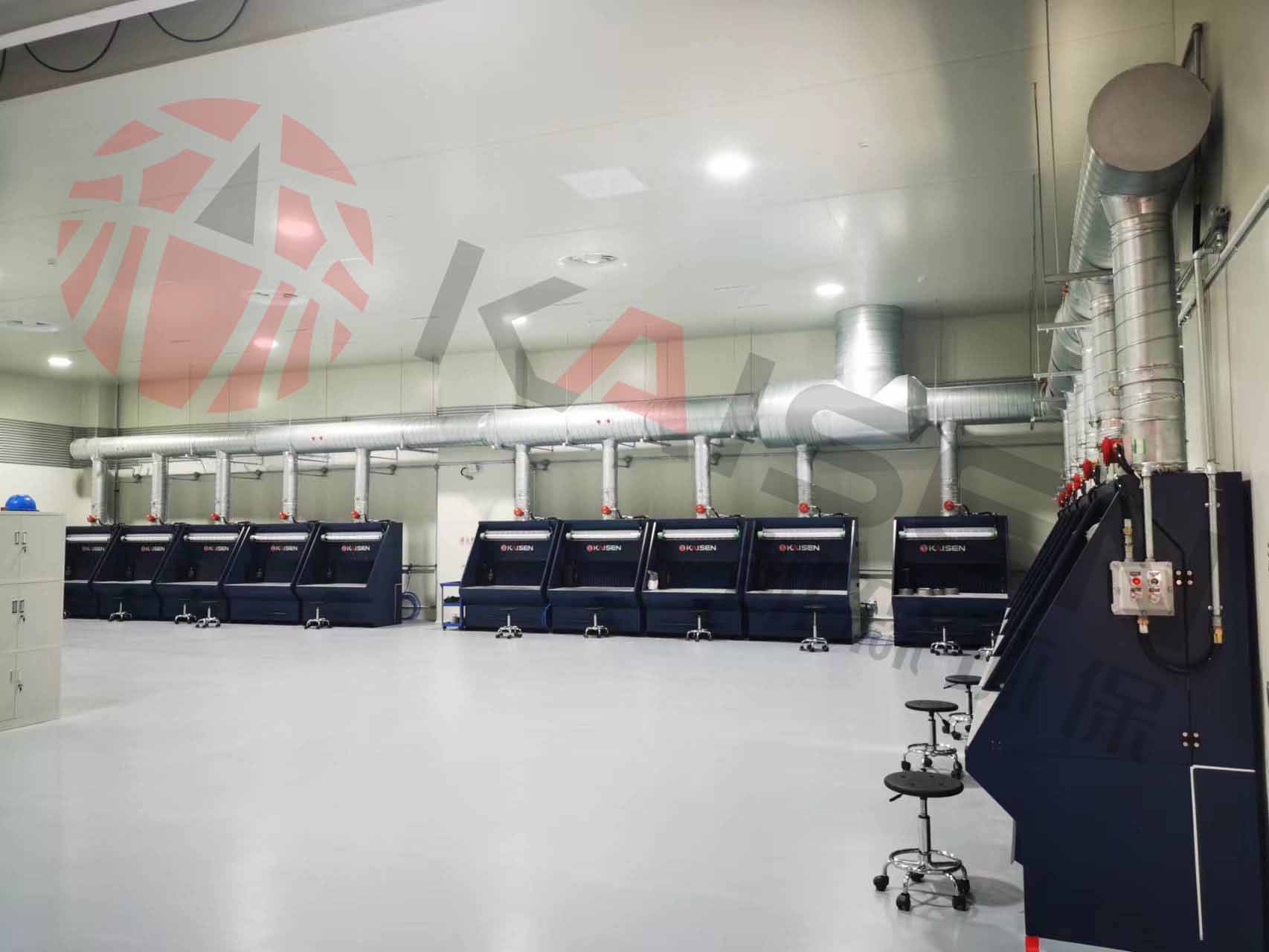

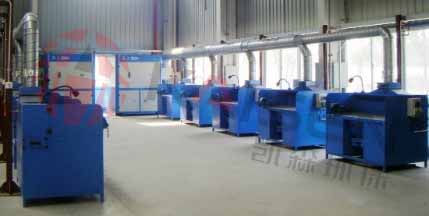

集中式系統：對6-8臺設備組，采用共網設計：主管道分支出軟管接口箱，拋光機通過快速接頭（DN100）接入。系統配置壓差感應啟動：當某工位開機時，自動開啟對應支路閥門，節能30%以上。
1. 現狀診斷階段（2-3周）：開展粉塵特性檢測（成分、粒徑分布、爆炸性）；繪制車間設備布局圖；進行風量平衡測試。某潔具廠改造前檢測發現，銅粉中位粒徑d50=7.8μm，Kst值達12MPa·m/s，屬強爆炸性粉塵。
2. 方案設計階段（1-2周）：基于數據選擇技術路線；進行管道水力計算；設計設備基礎圖。關鍵輸出包括：除塵系統P&ID圖、設備清單（含防爆等級）、智能控制邏輯圖。
3. 安裝調試階段（3-4周）：先安裝主管架（標高4.5m）；再布置支管系統（30°傾斜防積灰）；最后定位除塵主機。調試時進行風量平衡調節，確保各吸塵罩風速偏差<5%。
建立三級維護體系保障長期穩定運行：
日常檢查（每班次）：檢查濾筒壓差（正常<1000Pa）；清空灰斗（存量≤80%）；測試防爆門啟閉功能。
定期維護（每月）：清洗預過濾器；檢查脈沖閥（啟閉時間≤0.1s）；校準粉塵濃度傳感器。
全面檢修（每年）：更換全部濾筒（即使壓差正常）；檢測管道壁厚（磨損>30%需更換）；對防爆系統進行功能性測試。采用預測性維護技術：在風機軸承安裝振動傳感器，當振動值超過4.5mm/s時自動報警；通過歷史數據建模預測濾筒壽命（誤差<5%），提前準備備件。
實施持續監測系統（CMS）以滿足環保要求：在線監測點：在除塵器出口設激光粉塵儀（量程0-100mg/m3），數據實時上傳至環保局平臺；車間內布設便攜式檢測儀（TWA值監測）。
認證標準：達到《大氣污染物綜合排放標準》（GB16297-1996）二級標準：顆粒物排放≤30mg/m3；廠界無組織排放≤1.0mg/m3。
每噴涂公司擴建項目案例顯示，通過配置旋風+濾芯除塵（排氣筒高度15m），顆粒物排放濃度穩定在8-12mg/m3，遠低于國家標準。
粉塵治理技術正向高效化、智能化和低碳化發展：

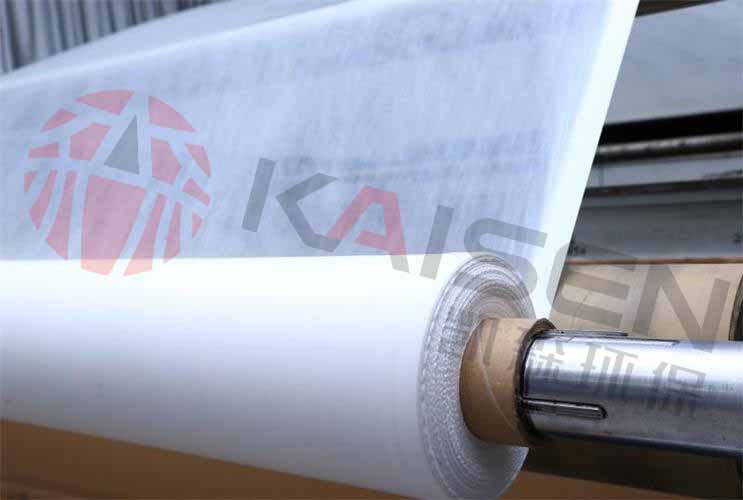

新型過濾材料：凱森新型復合型PTFE采用超細纖維（直徑0.5-1μm）結構，過濾精度達99.9%，阻力降低20%。，實現表面過濾，清灰更徹底。
智能控制系統：利用AI優化系統，通過實時分析風機電流、壓差等數據，自動調整清灰周期和風量，節能每年用電量。
低碳除塵技術：凱森環保開發的零排放熱能回收除塵器，在排放管道設置換熱模塊，回收熱量用于車間供暖，更大限度減少年碳排放。
凱森針對于各類打磨工況，根據客戶現場實際使用提不同類型的除塵系統，包含打磨煙塵凈化器、打磨房、無動力打磨臺等治理形式。從源頭對粉塵進行收集，防止粉塵的擴散對產品和環境造成污染，并配備先進的監測報警功能、防火防爆裝置等行業特殊需求。

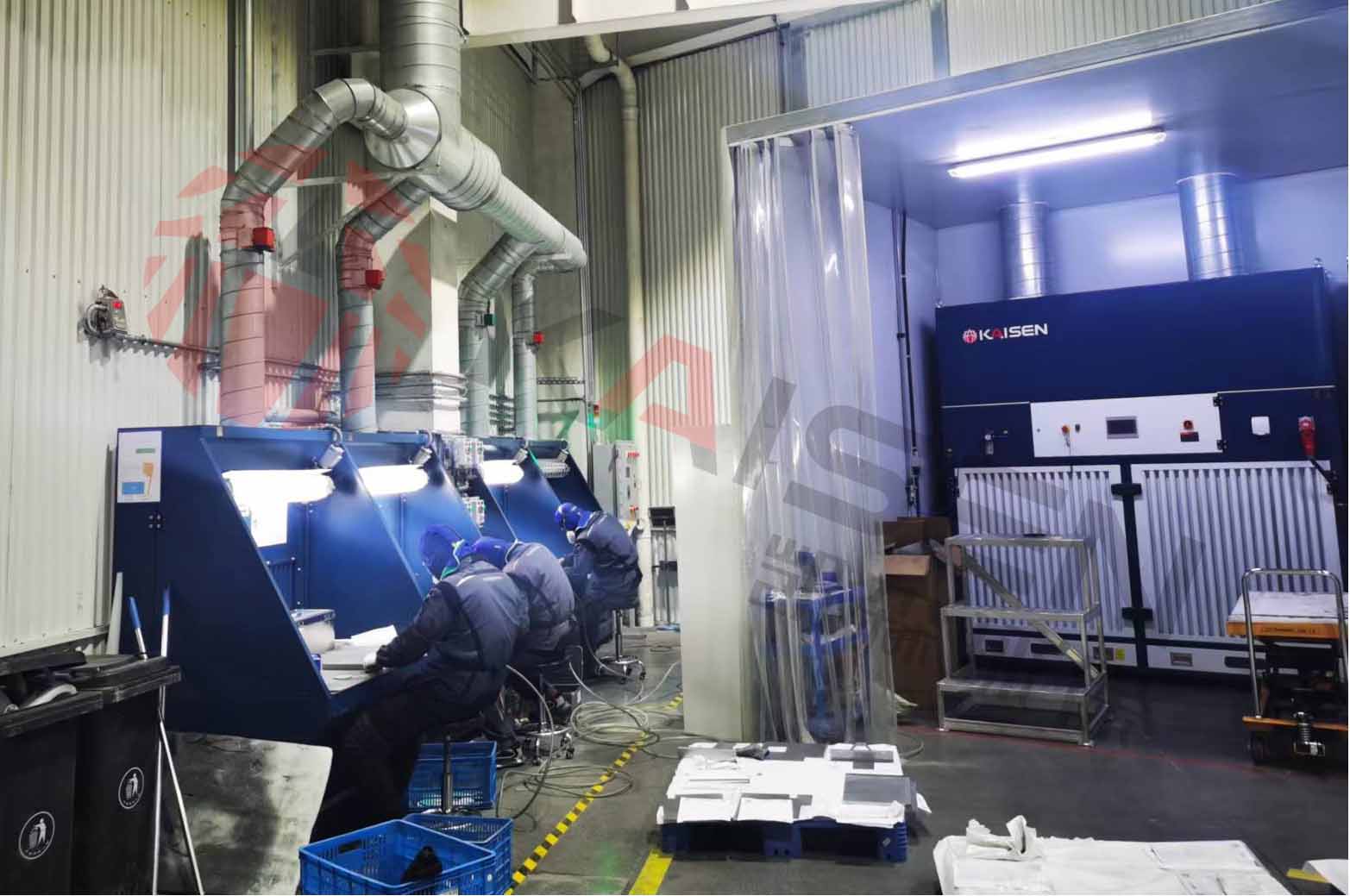

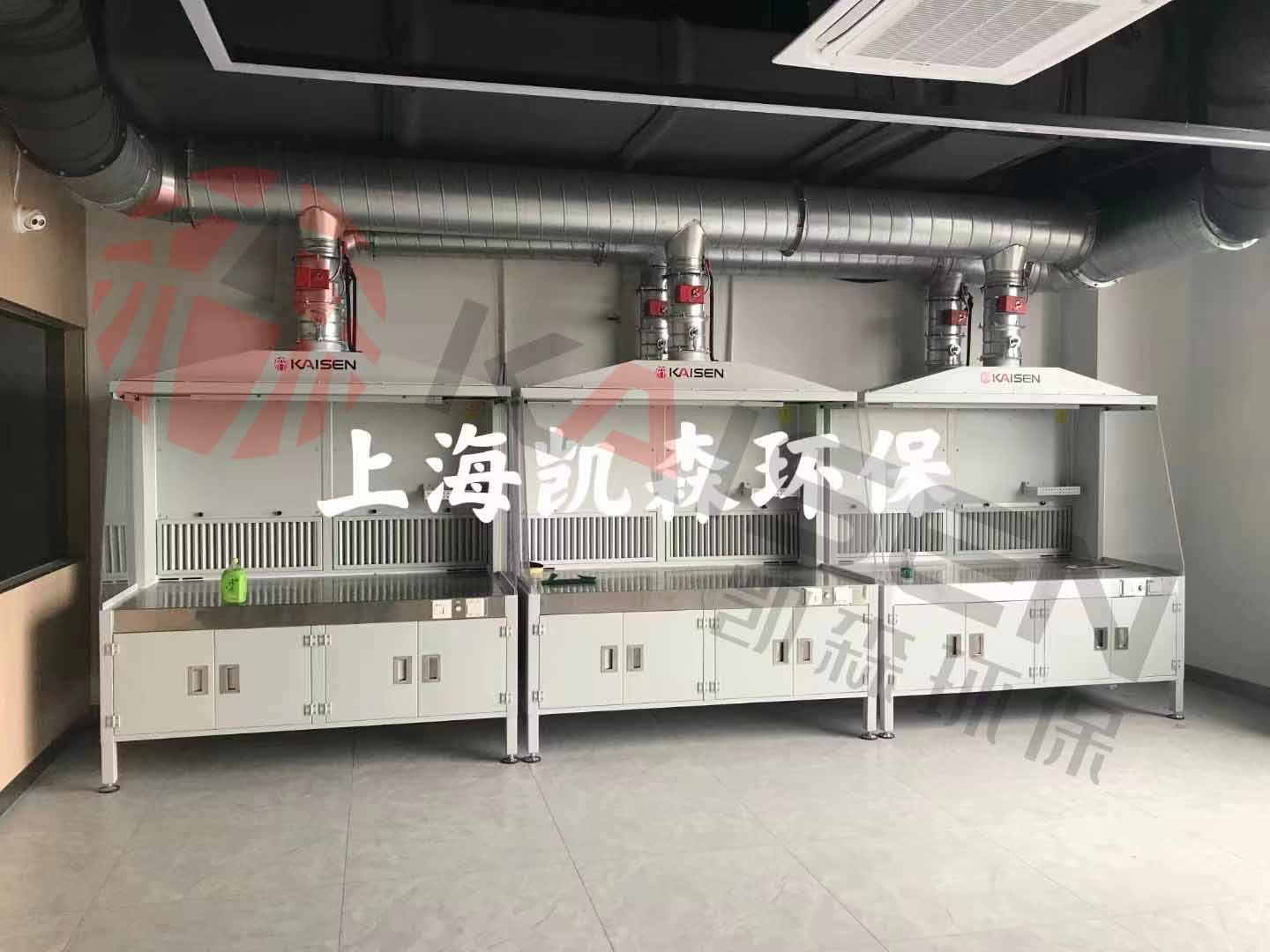

打磨煙塵凈化器：適用于重量輕的小工件打磨，能有效的把打磨工件過程中產生的粉塵捕捉并凈化。打磨件安放于打磨臺上進行操作，打磨臺設計著重考慮氣流組織結構，能夠有效地控制打磨區域擴散的粉塵，粉塵被吸入凈化主機內，經過濾器處理后可達到室內排放標準。

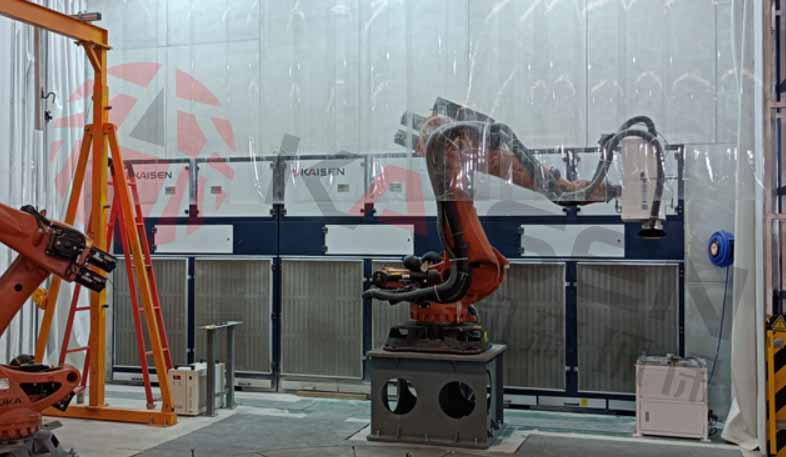

打磨房：通過設計固定式打磨房或者移動伸縮式打磨房進行抽風，在進出風口對側設置軟簾，在進出口的對面設置吸風墻或者組合打磨煙塵凈化器，通過抽吸在整個空間斷面上形成一個有效的控制風速，將產生的粉塵帶入除塵設備，過濾后達標排放。在進出口補充新風，排風量大于送風量，形成微負壓，防止打磨煙塵外逸出打磨房。

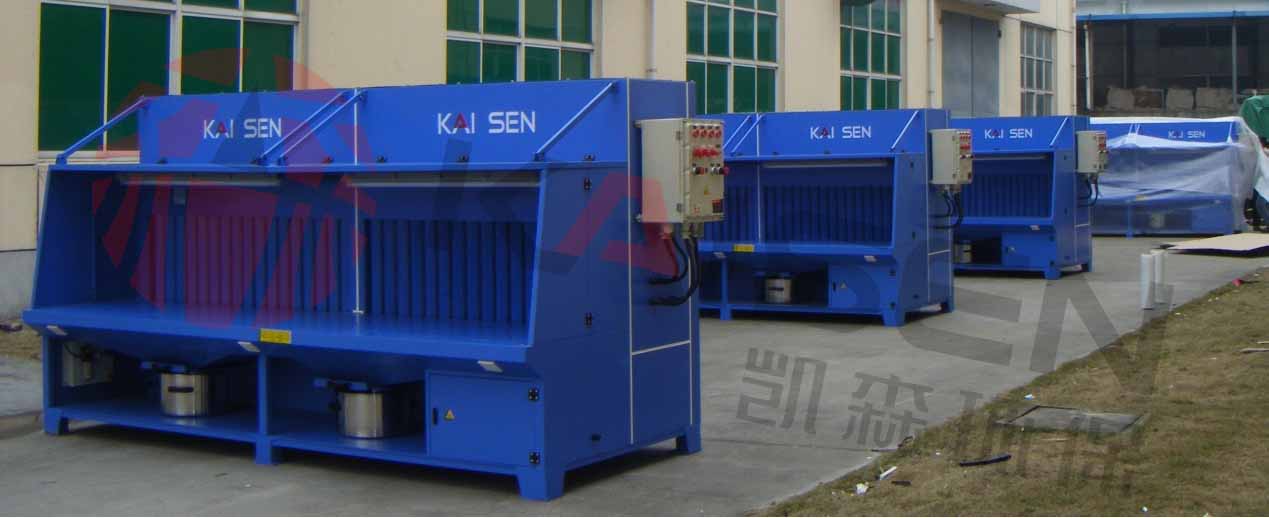

無動力打磨臺：針對特殊工件或者環境惡劣的工況，在打磨工位上單獨設置打磨臺面，打磨臺面設計著重考慮氣流組織結構設計格柵吸風口，能夠有效地控制打磨區域擴散的粉塵，粉塵通風格柵吸風口，進入除塵管道，然后被吸入凈化主機內，經過濾器處理后可達到室內排放標準。
